Descripción

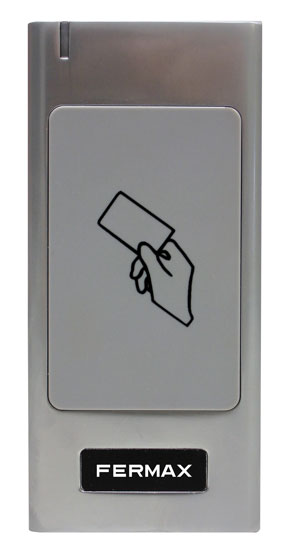

Lector de proximidad antivandálico, de perfil estrecho y reducidas dimensiones. Permite trabajar en modo autónomo o centralizado, dependiendo del controlador Wiegand 26 al que se conecte.

MODO AUTÓNOMO CON CONTROLADOR EXTERNO REF. 5276
Capacidad máxima de hasta 1.000 usuarios.
Controlador MINI:

Salida relé 2A. Por defecto suministra 12Vcc entre bornas GND, NO. Cambiando unos jumpers internos se convierte en contacto seco. Configurable de 1-99 (5sg por defecto) o en biestable (al presentar la tarjeta el relé se activa y al volver a presentarla se desactiva).
Entrada pulsador de salida. GND, OPEN.

El controlador permite hasta 2 tipos diferentes de acceso al instalar un lector de proximidad.

Solo tarjeta
Multitarjeta:  Al presentar entre 2 y 9 tarjetas válidas se abrirá la puerta. El tipo de acceso Multitarjeta, permite que el usuario tenga que estar siempre acompañado. Por ejemplo, si se programa con 3 identificadores el controlador, para poder accionar la puerta, el usuario presentará su tarjeta válida y hasta que no se presenten dos tarjetas adicionales válidas (ejemplo las de los vigilantes) la puerta no se abrirá.

A cada usuario se le asocia un número de identificador llamado ID (1-999). Los usuarios con ID (1-999) son usuarios estándar que al presentar una tarjeta válida abrirán la puerta.
El controlador se suministra con dos tarjetas masters que permiten dar de alta o baja tarjetas o llaveros.

MODO CENTRALIZADO CON CONTROLADOR EXTERNO
Para acceder a la base de datos de usuarios en un PC o permitir el acceso a más de 1.000 personas este lector de proximidad Wiegand 26 se puede conectar directamente a un controlador para que pueda instalarse en un sistema centralizado como el AC+, AC-MAX e IP AXES el cual le permitirá tener un registro de entradas y salidas sabiendo hora, usuario y acceso.

ACCESORIOS

Ref. 1076 CONTACTO MAGNÉTICO. Sensor de Puerta.
Ref. 5287 PULSADOR EMPOTRAR
Ref. 5288 PULSADOR SUPERFICIE
Ref. 67501 ABREPUERTAS UNIV. 990N-P22 10-24V MAX (Abrepuertas con armadura corta de funcionamiento normal con pestillo ajustable)
Ref. 4813 ALIMENTADOR 12Vdc/2A
Ref. 4802 ALIMENTADOR 12Vac/1A

Detalles técnicos

• CARACTERÍSTICAS MECÁNICAS APARIENCIA Aluminio 3 mm Sistema de fijación en superficie.
• Tornillos ocultos.
• IP66
• DIMENSIONES Montaje en superficie (48(H) x 103(V) x 20(P) mm.
• CARACTERÍSTICAS TÉCNICAS
• Alimentación:  Autónomo 12 Vcc (9-24Vcc)
• Centralizado: 12Vcc.
• Consumo reposo: 12Vdc / 25mA
• Tª de funcionamiento: [-20ºC, +60ºC]
• Humedad: [10%, 95%]
• Compatibilidad: Tarjetas/llaveros EM(125KHz), MIFARE (13,56MHz) y HID (ISOProxII, 125KHz)
• Protocolo proximidad Wiegand 26. Potencia radiada RF: 125KHz: 4.382dBuA/m, 13,56MHz: 2.02dBuA/m.
• ESPECIFICACIONES TÉCNICAS
• CABLEADO AUTÓNOMO (con controlador externo ref. 5276)
• +DC (Rojo): Positivo alimentación 12Vcc
• GND (Negro): Negativo alimentación 12Vcc
• D0 (Verde), D1 (Blanco): Conexión Wiegand 26.
• LED (Marrón): Control LED
• BZ (Amarillo): Señal acústica.
• CABLEADO CENTRALIZADO:
• + (Rojo): Positivo alimentación 12Vcc
• - (Negro): Negativo alimentación 12Vcc
• DT, DO (Verde), CK,D1  (Blanco)
• G (Marrón): Control led.
• Buz (Amarillo): Señal acústica.

Información adicional

• Referencia: 5296
• SKU: F05296
• EAN: 8424299052960
• Dimensiones embalaje: Alto: 73 mm · Ancho: 110 mm · Profundidad: 55 mm
• Peso embalado: 0.2907 kg
