Descripción

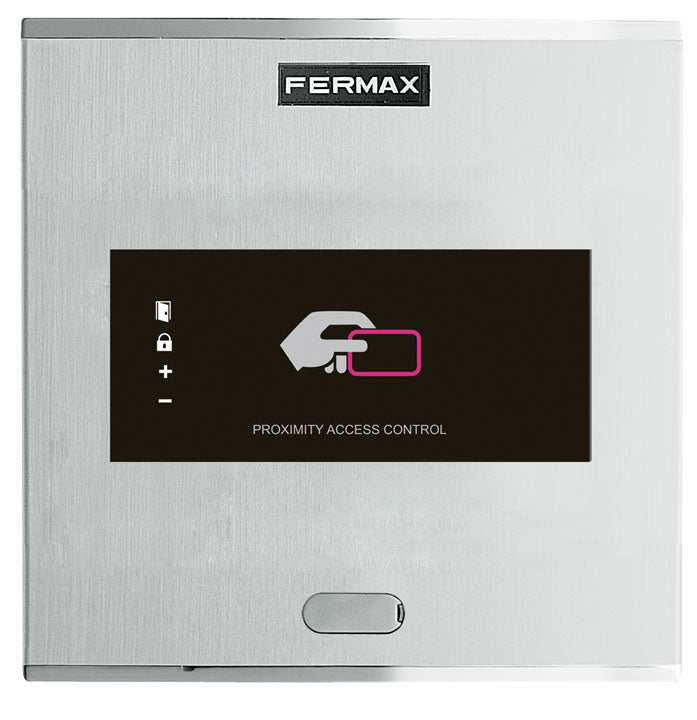

* Lector que permite la apertura de la puerta al acercar una tarjeta o llavero de proximidad. Sólo las tarjetas o llaveros autorizados accionarán el dispositivo. No es necesario un contacto físico.
* Lector de proximidad que mediante una configuración de dipswitches (SW2) que incorpora puede funcionar en un sistema autónomo o centralizado.

Configuración como AUTÓNOMO.
* Capacidad de hasta 400 tarjetas o llaveros de usuarios.
* Lector y controlador integrados en el mismo módulo.

Configuración como CENTRALIZADO MDS-AC Plus.
* Lector de proximidad con capacidad de hasta:
- 1020 tarjetas/llaveros de usuarios con la unidad central MDS (ref. 2405).
- 2048 tarjetas/llaveros de usuarios con la unidad central AC Plus (ref. 4410).
* Lector y controlador integrados en el mismo módulo.

Configuración como CENTRALIZADO con protocolo Wiegand 26 o Data/Clock.
* Al arrancar el lector si está en modo:
- Wiegand-26, se encenderá durante 1 segundo el led «+».
- Data/Clock, se encenderá durante 1 segundo el led «-».
* Lector de proximidad con capacidad de hasta:
- 1020 tarjetas/llaveros de usuarios con la unidad central MDS (ref. 2405).
- 2048 tarjetas/llaveros de usuarios con la unidad central AC Plus (ref. 4410).
* Requiere de controlador de puerta (ref. 4420) para su conexión y funcionamiento.

* Confirmación acústica y visual mediante leds de señalización de la aceptación o rechazo de la tarjeta presentada.
* Integrado en placa de aluminio.
* Montaje de empotrar (ref. 8948, incluida caja) o en superficie (ref. 7061, opcional).
* Recomendado para interiores y exteriores.

Detalles técnicos

• Características Técnicas AUTÓNOMO:
• No requiere contacto físico lector-tarjeta. Distancia de lectura a 5 cm (tarjeta ) o 1,5 cm (llavero).
• Información acústica y visual de acciones.
• Programación manual o por PC (altas-bajas de tarjetas) muy sencilla.
• Control de sensor de puerta y botón de salida
• Salida por relé.
• Activación abrepuertas por relé con tiempo programable. Programable 1 a 99 seg.
• Leds de señalización (ayuda a la programación y estado).
• Programación Autónomo
• Se puede realizar de 3 maneras:
• Por Tarjeta Máster.
• Teclado programación private.
• Software PC.
• Características Técnicas CENTRALIZADO MDS-AC Plus:
• No requiere contacto físico lector-tarjeta. Distancia de lectura a 5 cm (tarjeta ) o 1,5 cm (llavero).
• Información acústica y visual de acciones.
• Entrada de pulsador de abrepuertas, entrada de sensor de puerta y relé abrepuertas (C, NO, NC, libre de potencial).
• Cableado Lector – Unidad Central: 2 hilos (alimentación) + par trenzado apantallado (datos). En una instalación con varios lectores se pueden conectar en cascada.
• Dispone de un dipswitch (SW1) para configurar:
• Número de Puerta (switchs 1..5): el número de acceso/puerta (0..31).
• Switch 6: Sin función.
• Apertura abrepuertas (switchs 7..8): dependiendo de la instalación:
• Tiempo apertura abrepuertas (seg.) en MDS.
• En CAC configuración por software (switches sin función).
• Conector CN3: Conector teclado.
• Los abrepuertas pueden conectarse directamente al lector y para instalaciones de máxima seguridad utilice el decoder de relés..
• Programación Centralizado
• La programación se realiza desde el software PC correspondiente a la unidad central instalada (ref. 2405 o ref. 4410).
• Características Técnicas CENTRALIZADO con protocolo Wiegand 26 o Data/Clock:
• No requiere contacto físico lector-tarjeta. Distancia de lectura a 5 cm (tarjeta ) o 1,5 cm (llavero).
• Información acústica y visual de acciones.
• Los lectores Wiegand (WG) o Data/Clock permiten dotar a la instalación de una mayor seguridad anti-sabotaje al no conectar al lector el mecanismo de apertura de puerta ni la conexión del botón de salida. Todos los dispositivos se conectan en el controlador de puerta y por tanto quedan fuera del alcance de manipulaciones . El controlador de puerta se instalará en el interior (zona segura) y el lector en el exterior.
• El lector se puede utilizar con otros controladores de puerta que que empleen los protocolos Wiegand 26 (WG) o Data/Clock.
• Cableado: 7 hilos hasta el controlador de puerta.
• Para más información, ver Características Técnicas del controlador de puerta.
• Programación Centralizado
• La programación se realiza desde el software PC correspondiente a la unidad central instalada (ref. 2405 o ref. 4410).
• Especificaciones
• Dimensiones (HxV mm): 130 x 128
• Caja empotrar (HxVxP mm - incluida): 115 x 114 x 45
• Caja superficie (HxVxP mm - opcional): 130 x 128 x 33
• Protección ambiental (IP): 52
• Protección golpes (IK): 07
• Alimentación (V):
• Autónomo: 12V (ac/dc).
• Centralizado: 12Vdc
• Consumo (mA) sin abrepuertas: 90
• Temperatura de funcionamiento: -15 a 55ºC
• MODULO DE RADIOFRECUENCIA
• Frecuencia: 125kHz
• Potencia máxima: 572Nw

Información adicional

• Referencia: 6992
• SKU: F06992
• EAN: 8424299069920
• Dimensiones embalaje: Alto: 73 mm · Ancho: 148 mm · Profundidad: 138 mm
• Peso embalado: 0.579533 kg

Documentación

• Declaración de conformidad
