Descripción

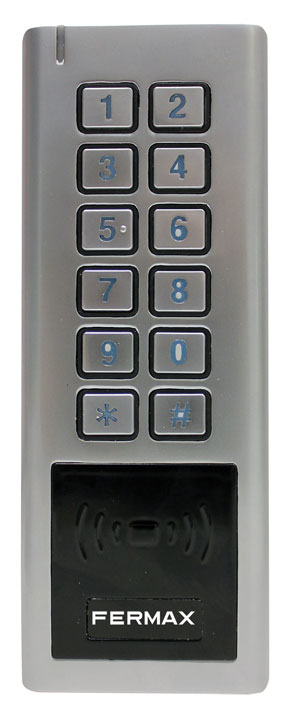

Teclado antivandálico con proximidad integrada, de perfil estrecho y reducidas dimensiones. Permite trabajar en modo autónomo o centralizado.

MODO AUTÓNOMO CON CONTROLADOR INTEGRADO (por defecto)

Capacidad máxima de hasta 600 usuarios.

Dispone de:

Salida relé 2A configurable de 1-99sg (5sg por defecto) o en biestable (al presentar la tarjeta el relé se activa y al volver a presentarla, se desactiva).
Entrada de sensor de puerta abierta.
Entrada pulsador de salida.
Salida Alarm- (salida de negativo que permite activar un relé ref.2013).

Este teclado permite hasta 4 tipos diferentes de acceso:

Solo tarjeta
Tarjeta+PIN.
Tarjeta o PIN (por defecto)
Multitarjeta, PIN.

Al presentar de 2 a 9 tarjetas o pins válidos se abrirá la puerta. La introducción del código de acceso se realiza introduciendo el código de 4 a 6 dígitos + #.   El acceso tipo Multitarjeta/PIN, permite que el usuario tenga que estar siempre acompañado. Por ejemplo, si se programa con 3 identificadores, para poder accionar la puerta, estará el usuario con su tarjeta válida y hasta que no pasen las dos tarjetas adicionales (ejemplo de los vigilantes), la puerta no se abrirá.   A cada usuario se le asocia un número de identificador llamado ID (1-600). Los usuarios con ID (1-598) son usuarios estándar que al presentar una tarjeta o código válido abrirán la puerta. Los usuarios con ID (599 o 600) son usuarios de pánico, estos usuarios al presentar su tarjeta o código válido abren la puerta y activan simultáneamente la salida auxiliar Alarm- durante 1 minuto o hasta que se presente una tarjeta o pin válido.

El teclado dispone de una entrada de sensor de puerta (se puede activar o desactivar). Si se activa y la puerta se abre sin previa autorización, saltará alarma hasta que se presente un identificador válido y se cierre la puerta. También activará alarma, si la puerta se queda abierta durante más de 1 minuto, después de un acceso válido.
El teclado se suministra con dos tarjetas masters que permiten dar de alta o baja tarjetas o llaveros, no códigos. Los códigos se dan de alta a través del propio teclado.

MODO AUTÓNOMOC CON CONTROLADOR EXTERNO
Si se necesita una capacidad de usuarios entre 600-1000, es posible configurar el teclado como wiegand26 y conectarlo a un controlador autónomo MINI ref. 5276.

MODO CENTRALIZADO
Para acceder a la base de datos de usuarios en un PC o permitir el acceso a más de 600 personas, este teclado se puede configurar en Wiegand 26/8bits burst para que pueda instalarse en un sistema centralizado como el  AC-MAX, AC+ o IP-AXES, los cuales le permitirá tener un registro de entradas y salidas sabiendo hora, usuario y acceso. Para realizar este tipo de instalación es necesario añadir al lector un controlador externo el cual se gestionará por PC y podrá disponer de la base de datos de los usuarios y visualizar en tiempo real u offline el registro de eventos.

Detalles técnicos

• CARACTERÍSTICAS MECÁNICAS
• APARIENCIA
• Aluminio 3 mm
• Sistema de fijación en superficie.
• Tornillos ocultos.
• IP66
• DIMENSIONES
• Montaje en superficie (55(H) x 147(V) x 20(P) mm.
• CARACTERÍSTICAS TÉCNICAS
• Alimentación:
• 12-28 Vca/cc
• Centralizado: 12Vdc.
• Consumo reposo:
• 12Vdc / 65mA
• Tª de funcionamiento: [-20ºC, +60ºC]
• Humedad: [10%, 90%]
• Compatibilidad: Tarjetas/llaveros EM(125KHz), MIFARE (13,56MHz) y HID (ISOProxII, 125KHz)
• Configurable en protocolo proximidad Wiegand 26 y formato de teclado 8 bits burst.
• Relé (autónomo) 2A (C, No, Nc)
• Potencia radiada RF: 125KHz: 4.382dBuA/m, 13,56MHz: 2.02dBuA/m.
• ESPECIFICACIONES TÉCNICAS
• CABLEADO AUTÓNOMO (con controlador integrado)
• ~ (Rojo): Positivo alimentación 12~28Vca/cc
• ~- (Gris&negro): Negativo alimentación 12~28Vca/cc
• C (Blanco&negro),NO (Azul),NC (Verde&negro): Relé libre de potencial. C_común, NO_Normalmente abierto, NC_Normalmente cerrado.
• GND (Negro), SP (Marrón): sensor de puerta
• GND (Negro), BS (Amarillo): botón de salida zaguán
• Alarm- (Gris), ~(Rojo): salida alarma
• CABLEADO CENTRALIZADO
• + (Rojo): Positivo alimentación 12Vcc
• - (Negro): Negativo alimentación 12Vcc
• DT (D0) (Verde), CK (D1) (Blanco): Conexión Wiegand26
• G (LED) (Marrón): Control led.
• Buz (Beep) (Amarillo): señal acústica.

Información adicional

• Referencia: 5293
• SKU: F05293
• EAN: 8424299052939
• Dimensiones embalaje: Alto: 58 mm · Ancho: 156 mm · Profundidad: 75 mm
• Peso embalado: 0.5443 kg
