Descripción

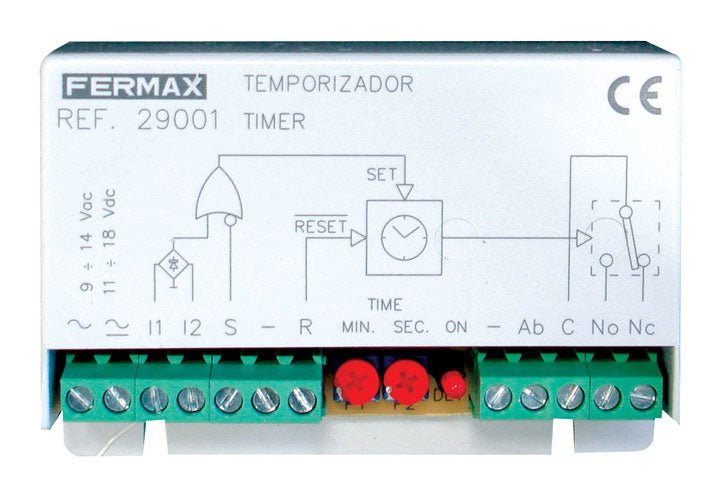

El temporizador dispone de las siguientes conexiones y controles:

Relé libre de potencial para la activación del dispositivo externo (C, No, Nc).
Potenciómetros para ajustar el tiempo de activación: potenciómetro de ajuste de minutos (P1) y potenciómetro de ajuste de segundos (P2).
Conexión de pulsador de Activación temporizada (S, -): activa el relé del temporizador durante el tiempo programado.
Conexión de pulsador para Reset (R,-): Permite desactivar el temporizador antes de finalizar el tiempo programado.
Conexión de pulsador para activación directa (Ab, -): activa el relé del temporizador durante la pulsación del pulsador aquí conectado.
Conexión para activación por llamada (I1, I2): permite conectar el hilo de llamada y negativo procedente de la placa de calle (instalaciones 4+N) y activar el temporizador al realizarse una llamada.

Detalles técnicos

• Alimentación: 9~14 Vac ;11~18 Vdc
• Consumo:
• Con alimentación a 12 Vdc: 20 mA reposo, 50 mA activo.
• Con alimentación a 12 Vac: 50 mA reposo, 110 mA activo.
• Valores máximos de salida:
• Potencia (carga resistiva): 1250VA o 150W
• Tensión (carga resistiva): 125 Vdc, 380 Vac.
• Temperatura máxima: 0~+65ºC
• Temporización:
• P1: de 0 a 6 minutos aproximadamente.
• P2: de 1 a 60 segundos aproximadamente.
• Activación por llamada:
• Llamada electrónica: 4Vpp~18Vpp.
• Llamada alterna: 4Vac~12Vac.

Información adicional

• Referencia: 29001
• SKU: F29001
• EAN: 8424299290010
• Dimensiones embalaje: Alto: 90 mm · Ancho: 65 mm · Profundidad: 25 mm
• Peso embalado: 0.073 kg
